Projektni zadatak: Obuhvaća projektiranje, dobavu, integraciju i puštanje u rad sofisticiranog sustava ozvučenja, multimedije te SOS sustava za sanitarne prostore. Ključni izazov bio je osigurati fleksibilnu zonsku distribuciju zvuka visoke kvalitete putem Dante mrežnog protokola uz intuitivno upravljanje za osoblje. Oprema je morala zadovoljiti estetske kriterije te specifične uvjete poput vlage u wellness zonama, uz strogo poštivanje sigurnosnih normi.

Arhitektura sustava za procesiranje i distribuciju audio signala

Razglasna centrala je integrirani sustav projektiran za digitalnu obradu, usmjeravanje i distribuciju audio signala unutar objekta. Sustav se temelji na modularnoj arhitekturi koja omogućuje mrežnu integraciju putem digitalnih protokola, automatiziranu reprodukciju pohranjenih poruka te centralizirano upravljanje višezonskim sustavima.

Primarna funkcija centrale je osigurati stabilan prijenos signala uz minimalnu latenciju i visoku razgovijetnost unutar zahtjevnih infrastrukturnih objekata.

Tehničke specifikacije i funkcije integrirane opreme u centrali

Sustav integrira komponente koje podržavaju suvremene standarde mrežne audio komunikacije i energetske kontrole. Ključna oprema obuhvaća:

Digitalna obrada i mrežna kontrola: BIAMP TesiraFORTE DAN AI služi kao procesor fiksne arhitekture s 12 ulaza i 8 izlaza, koristeći Sona™ AEC tehnologiju i podršku za Dante digitalni protokol. Mrežnu povezivost i napajanje putem Layer 2 funkcionalnosti osigurava preklopnik HPE Aruba Instant On 1930 24G 4SFP+ 195W. Za kontrolu napajanja sustava zadužen je panel HUST PN71S, koji provodi sekvencijalni uklop i isklop uređaja radi zaštite od strujnih udara.

BIAMP TesiraFORTE DAN AI

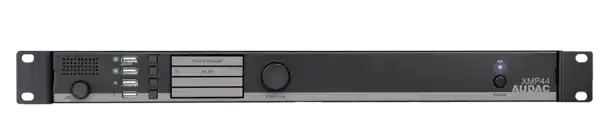

Modularni izvori signala: Višenamjenski uređaj Audac XMP44 opremljen je s četiri SourceCon™ modula. Konfiguracija uključuje Audac IMP40 za streaming internet radija (HTTP, MMS i RTSP), Audac FMP40 za reprodukciju audio datoteka (MP3, WMA, WAV), te Audac DMP42 digitalni tuner za DAB/DAB+ i FM prijam.

AUDAC XMP44

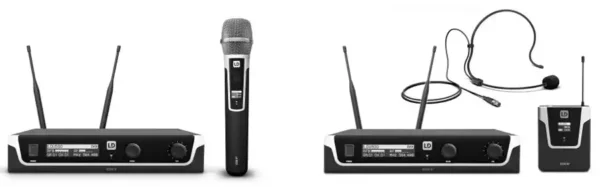

Sustav bežičnih mikrofona: Za prijenos govora koristi se LD Systems U506 HHC/BPHH, sustav s “True Diversity” prijamnikom koji radi u UHF frekvencijskom pojasu. Sustav uključuje dinamički ručni mikrofon i pojasni odašiljač s naglavnim mikrofonom, uz mogućnost automatskog skeniranja kanala i sinkronizaciju putem infracrvene veze.

LD SYSTEMS U506 HHC BPH

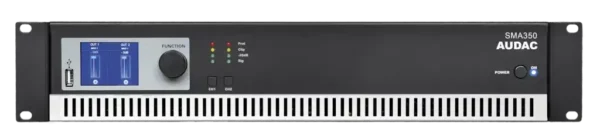

Pojačala: Distribuciju signala vrše Class-D pojačala visokog stupnja iskoristivosti: četverokanalno 100V pojačalo Audac CAP412, pojačalo Audac SMA350 s WaveDynamics™ procesingom, te Audac PMQ240. Model PMQ opremljen je ANI44XT modulom koji omogućuje izravnu integraciju u Dante mrežu za digitalni prijenos signala.

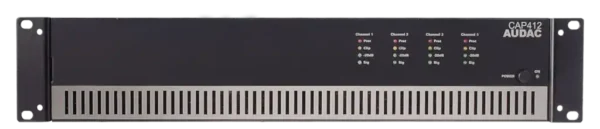

AUDAC CAP412

AUDAC SMA350

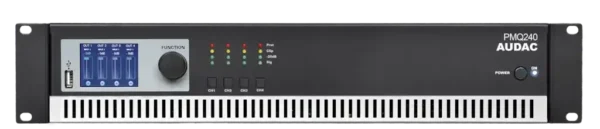

AUDAC PMQ240

Infrastrukturni smještaj: Sustav je ugrađen u samostojeći 19” ormar CAYMON SPR627 visine 27HE. Konstrukcija je izrađena od hladno valjanog čelika debljine 2 mm (okvir), posjeduje prednja vrata od kaljenog stakla te uklonjive bočne panele, čime se osigurava fizička zaštita i pristup opremi.

Implementacijom razglasne centrale osigurava se modularnost i precizno upravljanje audio zonama, uz primjenu industrijskih standarda digitalne transmisije zvuka.

Tehničke specifikacije i akustička topologija zvučničkog sustava

Topologija ozvučenja temelji se na zonskoj distribuciji prilagođenoj specifičnostima prostora, kombinirajući diskretne ugradne jedinice s nadgradnim sustavima visoke usmjerenosti. Ključna oprema obuhvaća:

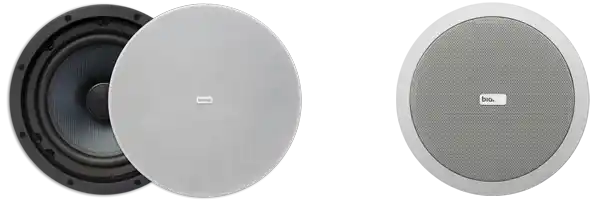

Arhitektonska integracija i stropna ugradnja: Primarnu pokrivenost osiguravaju dvosistemske ugradni zvučnici optimizirani za govornu i glazbenu reprodukciju. Biamp CM1008D koristi dizajn bez ruba s magnetskom rešetkom za vizualnu neprimjetnost, dok 8″ driver osigurava visoki SPL. Za zone koje zahtijevaju topli i duboki zvuk korišteni su modeli Biamp CMX20T i Biamp CMX20DT s polipropilenskom membranom i gumenim ovjesom za nisku distorziju. Opću pokrivenost hodnika čini industrijski standard Biamp CM6T, opremljen 100V linijskim transformatorom.

BIAMP CMX20DT i CM6T

Nadgradni sustavi i usmjerena disperzija: Za prostore gdje ugradnja nije moguća implementirani su zvučnici specifičnih karakteristika usmjerenosti. Biamp DX-S5 iz Desono serije koristi koaksijalni ustroj za visoku efikasnost i uniformnu pokrivenost (“High Output”).

BIAMP MASK4CT

Biamp Desono MASK4CT je kompaktni dvosistemski zvučnik visokih performansi namijenjen za kristalno jasnu reprodukciju glazbe i govora u unutarnjim i vanjskim prostorima, zahvaljujući robusnom ABS kućištu s IP64 certifikatom otpornosti na vremenske uvjete. Za diskretnu pozadinsku glazbu u manjim volumenima koristi se kompaktni širokopojasni zvučnik Biamp KUBO3 , te dvosistemski zvučnici Biamp OVO5T.

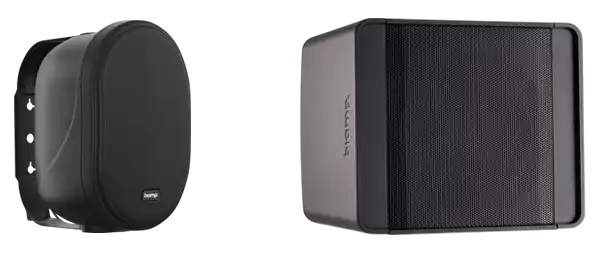

BIAMP OVO5T i KUBO3

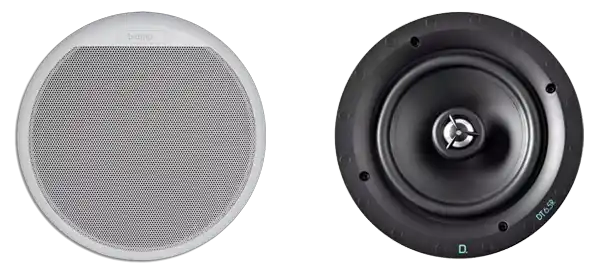

Otpornost na vlažne uvjete: U zonama s visokom koncentracijom vlage instalirani su specijalizirani “marine-grade” zvučnici Biamp CMAR6 i Biamp CMAR6T. Kućište izrađeno je od ABS plastike. Samo je rešetka (grille) izrađena od nehrđajućeg čelika, te posjeduju certifikat IP65 potpune otpornosti na klor, sol i vlagu uz radnu temperaturu do 95°C.

BIAMP CMAR6T

Niskotonsko proširenje: U prostorima gdje je potrebna “bogatiji” zvuk zadužen je aktivni subwoofer FBT Project 1020SA. Zvučnik koristi pojačalo klase D, integrirani DSP procesor s 4 preseta te 10″ niskotonski driver u bass-reflex kućištu od 15mm šperploče breze, osiguravajući dubok i definiran bas odziv.

Implementacijom ove konfiguracije postignuta je optimalna razumljivost govora i linearna frekvencijska karakteristika kroz sve zone objekta, uz strogo poštivanje estetskih i sigurnosnih zahtjeva hotela.

Tehničke specifikacije video prezentacijskog sustava

Sustav se temelji na laserskoj 3LCD tehnologiji integriranoj u stropnu infrastrukturu, koristeći komponente optimizirane za instalacijske uvjete.

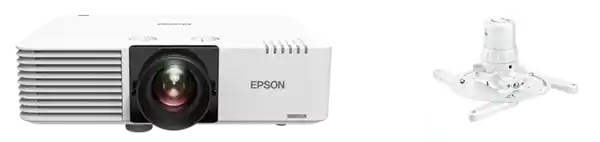

Projekcijski sustav i montaža: Centralni uređaj je Epson EB-L530U, instalacijski projektor koji koristi 3LCD tehnologiju i laserski izvor svjetlosti za postizanje svjetlosnog toka od 5.200 lumena i WUXGA rezolucije (1920 x 1200 piksela, omjer 16:10). Laserski izvor osigurava radni vijek do 20.000 sati u standardnom modu. Uređaj je montiran na stropni nosač Vogel’s PPC 1500, koji omogućuje finu prilagodbu, specifično dizajniran za projektore.

EPSON EB-L530U i VOGELS PPC 1500

Projekcijska površina: Za prikaz slike implementirano je elektromotorno platno Screenline InCeiling (model IC240CWI). Kućište platna dizajnirano je za potpunu ugradnju u spušteni strop. Platno je konfigurirano s projekcijskom površinom dimenzija 240×150 cm, te uključuje tvornički specificirane crne rubove od 5 cm i gornji crni rub od 35 cm.

Distribucija signala: Prijenos video signala osiguran je putem Kramer HDMI kabela. Korišteni su modeli C-HM/HM/FLAT/ETH (plosnati kabel s Ethernetom) i C-HM/HM/PRO (robusni instalacijski kabel), koji podržavaju prijenos signala visoke razlučivosti i višekanalnog zvuka.

Mrežni zonski kontroler: Za centralno upravljanje koristi se Biamp Apprimo TEC-X 1000. Uređaj je opremljen 2.9″ (74 mm) kapacitivnim LCD zaslonom osjetljivim na dodir te rotacijskom tipkom za navigaciju i kontrolu razine.

BIAMP TEC-X 1000 i AUDAC MWX45

Lokalna kontrola i ulazi: U pojedinim zonama instalirani su zidni kontroleri Audac MWX45. Interakciju s korisnikom, uređaj koristi 7-segmentni LED zaslon koji prikazuje trenutno odabrani izvor (broj 1-8) ili razinu glasnoće. Upravljanje ovim funkcijama vrši se pomoću tipki, čime se osigurava jednostavna “step-by-step” kontrola.

Za bežičnu distribuciju govora implementiran je sustav LD Systems U500 serije. Riječ je o “True Diversity” UHF sustavu koji koristi automatsko skeniranje kanala za pronalaženje optimalne frekvencije te infracrvenu sinkronizaciju za brzo povezivanje mikrofona i prijemnika. Prijenos signala zaštićen je “Pilot Tone” tehnologijom koja utišava prijemnik u slučaju smetnji, a svi uređaji opremljeni su OLED zaslonima visokog kontrasta za prikaz statusa baterije i audio parametara. Konfiguracija uključuje ručni mikrofon LDU506HHC opremljen kondenzatorskom mikrofonskom kapsulom, te pojasni odašiljačem LDU506BPH koji dolazi s naglavnim mikrofonom usmjerene karakteristike u bež boji. Mikrofoni omogućuju odabir izlazne RF snage do 30 mW, osiguravajući domet od preko 100 metara u idealnim uvjetima.

Implementirano rješenje za upravljanje rezervacijskim sutavom smješteno ispred dvorane i u dizalu temelji se na touchONE-manager jedinici, on-premises poslužitelju koji omogućuje centraliziranu administraciju svih povezanih touchONE panela te prikupljanje analitike i statistike o iskoristivosti dvorana.

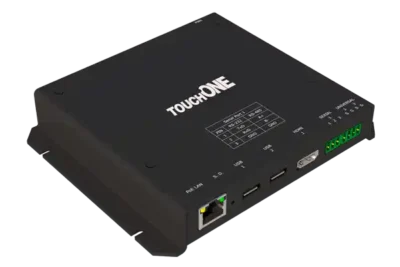

Za prikaz zbirnog statusa dvorana u zajedničkim prostorima koristi se touchONE-overview, kompaktni mrežni uređaj u metalnom kućištu. Ovaj uređaj putem HDMI 2.0 sučelja generira grafički prikaz koji bojama (zeleno za slobodno, crveno za zauzeto) i tekstom informira korisnike o trenutnom stanju i rasporedu sastanaka.

touchONE-overview

Vizualizacija se reproducira na IIYAMA ProLite TF1934MC-B7X monitoru, 19-inčnom (48 cm) “Open Frame” uređaju s IPS LED panelom rezolucije 1280 x 1024 točaka (format 5:4). Monitor posjeduje IP65 zaštitu s prednje strane što ga čini otpornim na prašinu i vodu, a opremljen je projektivnom kapacitivnom tehnologijom dodira (10 točaka) koja funkcionira i kroz zaštitno staklo debljine do 6 mm.

Kao tehnička pomoć za osobe s invaliditetom i smanjenom pokretljivošću, u sanitarnim prostorima implementiran je SOS sustav hitnog poziva. Ovaj sustav osigurava zvučnu i svjetlosnu signalizaciju poziva u nuždi, koja omogučava pravovremenu reakciju osoblja.

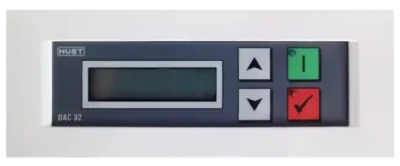

Centralna upravljačka jedinica: Sustavom upravlja mikroprocesorska centrala HUST BIS-DAC 32. Ovaj uređaj omogućuje kontinuirani nadzor, alarmiranje i signalizaciju aktiviranja poziva u realnom vremenu za kapacitet do 32 sobe. Sustav se sastoji od same centralne jedinice DAC 32 i pripadajućeg napajača NS-2402, a dizajniran je za prihvat signala iz svih povezanih sanitarnih prostora.

HUST BIS-DAC 32

Potezna tipkala: U sanitarnim prostorima su instalirana pozivno-razriješna potezna tipkala HUST BIS-TPR SOS T. Jedinica omogućuje pozivanje i lokalno poništavanje (“razrješenje”) poziva u istom modulu. Opremljena je poteznom vrpcom, te crvenom LED indikacijom statusa. Uređaj je izrađen od negorivih materijala prikladnim za vlažne prostore.

Signalne svjetiljke: Za vizualnu signalizaciju iznad ulaznih vrata soba ili kupaonica koriste se signalne svjetiljke serije HUST BIS-SS modeli 01RP/02RP. Ove jedinice osiguravaju jasnu svjetlosnu identifikaciju mjesta poziva (crveno svjetlo).

Sustavom se upravlja na tri razine: centralno putem softverskog sučelja, lokalno putem zidnih panela u zonama te putem naprednih mrežnih kontrolera u dvoranama.

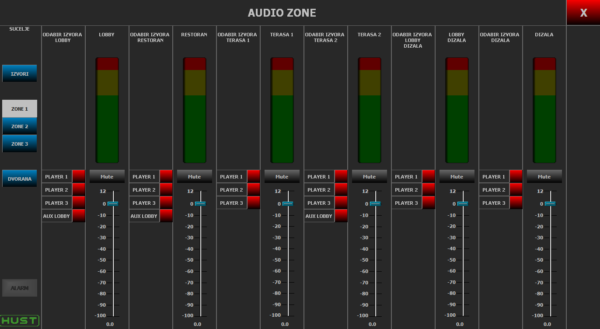

Centralno softversko sučelje: Glavno upravljanje audio sustavom vrši se putem prilagođenog grafičkog sučelja koje je podijeljeno na logičke cjeline. Ekran “AUDIO IZVORI” omogućuje administratoru vizualni nadzor i regulaciju ulaznih signala (Internet Stream, FM Radio, AUX) putem klizača, uz mogućnost trenutnog stišavanja (“Mute”) i praćenja razine signala putem VU metra. Zasebni ekran “AUDIO ZONE” koristi se za distribuciju zvuka po prostorijama (Lobby, Restoran, Terase), gdje se za svaku zonu može neovisno odabrati izvor i podesiti glasnoća. Sučelje također prikazuje status sustava vatrodojave (“ALARM”) koji automatski stišava audio signal u slučaju opasnosti.

Biamp Canvas – sučelje za upavljanje sustavom ozvučenja

Lokalni zonski kontroleri: Za jednostavnu kontrolu u pojedinačnim zonama instalirani su zidni kontroleri AUDAC MWX45. Korisničko sučelje sastoji se od tipki za odabir (“Prog”) i glasnoću (“Vol”) te 7-segmentnog LED zaslona koji prikazuje broj trenutno odabranog izvora (1-8) ili razinu jačine zvuka.

Upravljanje mrežnim kontrolerima: U predavaonicama i dvoranama implementirani su mrežni kontroleri Biamp Apprimo TEC-X 1000. Uređaj kombinira kapacitivni LCD zaslon osjetljiv na dodir s fizičkim rotacijskom tipkom (“Rotary Knob”).

Izvedenim rješenjem Hotel Keight dobio je:

• Potpuno digitaliziran audio sustav temeljen na Dante protokolu za maksimalnu fleksibilnost.
• Visoku razumljivost govora i kvalitetu pozadinske glazbe prilagođenu svakoj zoni.
• Jednostavno i centralizirano upravljanje putem intuitivnih OLED panela.
• Diskretnu integraciju opreme koja ne narušava luksuzni interijer.
• Pouzdan SOS sustav u skladu sa zakonskim normama.

Projekt predstavlja kvalitetan primjer funkcionalnog, stabilnog i dugoročno održivog rješenja prilagođenog hotelu visoke kategorije.
